随着工业技术的快速发展，对材料性能的要求日益提高，尤其是在耐腐蚀性、强度和经济性之间寻求平衡的需求愈发迫切。S32001双相不锈钢（UNS S32001）作为一种新型经济型双相不锈钢，凭借其优异的综合性能，逐渐成为石油化工、海洋工程、环保设备等领域的理想选择。本文将从材料特性、力学性能、耐腐蚀机理、典型工业应用及未来发展方向等方面，全面解析S32001双相不锈钢的核心优势与应用潜力。

一、S32001双相不锈钢的材料特性

1. 双相不锈钢的微观结构

双相不锈钢（DSS）的典型特征是微观组织中奥氏体（γ相）和铁素体（α相）两相共存，两相比例接近1:1。S32001通过精确的化学成分设计（低碳、高铬、添加氮和钼），在固溶处理后形成稳定的双相结构。这种结构赋予材料以下优势：

高强度：铁素体相提供高屈服强度，奥氏体相增强韧性，综合抗拉强度可达普通奥氏体不锈钢（如304）的2倍。

耐腐蚀性：两相协同作用有效抑制点蚀、缝隙腐蚀和应力腐蚀开裂。

经济性：相比传统双相钢（如2205），S32001通过降低镍、钼含量降低成本，同时保持性能平衡。

2. 化学成分与标准

S32001的典型化学成分如下（质量百分比）：

Cr（铬）：19.0~21.0%
Ni（镍）：1.5~3.0%
Mo（钼）：1.0~2.0%
N（氮）：0.15~0.25%
C（碳）：≤0.03%

其符合标准包括：ASTM A240/A240M（板材）、ASTM A276（棒材）、GB/T 3280（中国标准）等。

二、核心性能解析

1. 力学性能

S32001的室温力学性能显著优于传统奥氏体不锈钢：

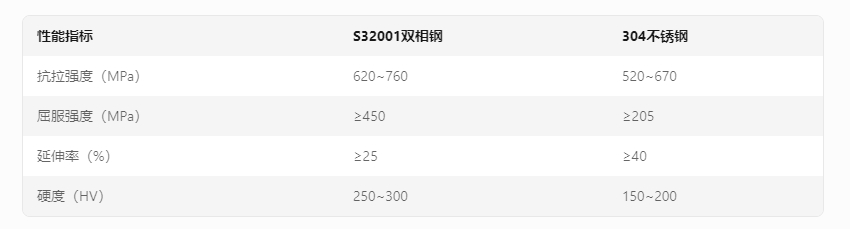

优势分析：

高屈服强度使其适用于承受高载荷的结构件（如压力容器、桥梁支架）。

良好的塑性和加工硬化能力，适用于冷成型工艺。

2. 耐腐蚀性能

S32001的耐腐蚀机理源于其化学成分与双相结构的协同作用：

抗点蚀能力：高铬（Cr）和氮（N）含量显著提升点蚀当量（PREN≥28），在含Cl?环境中（如海水、酸性介质）表现优异。

抗应力腐蚀开裂（SCC）：双相结构阻碍裂纹扩展，适用于高温高压环境（如油气管道）。

耐均匀腐蚀：在稀硫酸、磷酸等非氧化性酸中腐蚀速率低于传统304不锈钢。

实验数据对比：

在5% NaCl溶液中，S32001的临界点蚀温度（CPT）为35℃，显著高于304不锈钢的15℃。

三、工业应用场景分析

1. 石油化工领域

应用实例：炼油厂脱硫装置、酸性气体输送管道。

优势体现：

耐受H?S、CO?等腐蚀性气体，避免因硫化物应力腐蚀引发的设备失效。

高强度和轻量化设计降低设备壁厚，节约材料成本。

2. 海洋工程与海水处理

典型应用：

海水淡化装置中的蒸发器、冷凝器。

海洋平台的结构支撑件、海底管道。

性能匹配：

耐海水冲刷腐蚀，使用寿命比316L不锈钢提高30%以上。

低镍设计减少海洋生物附着风险。

3. 环保与能源设备

脱硫脱硝系统：烟气处理设备中的吸收塔、烟道内衬。

垃圾焚烧厂：耐高温氯化物腐蚀，延长设备检修周期。

4. 食品与制药工业

应用场景：高盐、高湿环境下的储罐、输送管道。

合规性：符合FDA和EHEDG标准，确保食品接触安全性。

四、加工与焊接关键技术

1. 热加工与冷成型

热加工温度：建议控制在1050~1150℃，避免σ相析出导致脆性。

冷成型工艺：需控制变形量（≤20%），避免因加工硬化引发开裂。

2. 焊接工艺要点

焊材选择：推荐使用ER2209或匹配的双相钢焊丝。

参数控制：

层间温度≤150℃，防止热影响区（HAZ）铁素体比例过高。

采用TIG或激光焊接，减少焊缝区脆化风险。

焊后处理：必要时进行固溶处理（1050℃水淬），恢复双相平衡。

五、挑战与未来发展方向

1. 当前局限性

温度限制：长期使用温度需低于250℃，避免475℃脆性。

厚板加工难度：大厚度板材易出现中心偏析，需优化连铸工艺。

2. 技术改进方向

成分优化：通过微合金化（如添加Cu、W）进一步提升耐蚀性。

表面处理技术：开发钝化、涂层技术以拓展极端环境应用。

3. 市场趋势

绿色制造：低碳生产工艺（如氢冶金）降低碳排放。

替代传统材料：在船舶、新能源汽车电池包等领域替代碳钢和铝合金。

综上所述，S32001双相不锈钢凭借其高强度、耐腐蚀和经济性，已成为现代工业材料的重要选择。随着制造技术的进步与环保需求的升级，其在极端环境、新能源等领域的应用潜力将进一步释放。未来，通过材料研发与工艺创新的结合，S32001有望成为推动高端装备制造的“绿色引擎”。
