310S不锈钢作为耐高温、耐腐蚀的高端奥氏体不锈钢，广泛应用于石化、能源、热处理等行业的核心设备制造。然而，市场上产品质量参差不齐，如何精准选购优质310S板材成为工程采购的关键挑战。本文将从材料特性、市场现状、选购技巧、应用场景四大维度，提供系统化解决方案。

一、310S不锈钢核心特性深度解析

1.1 材料成分与结构特征

黄金配比成分：典型成分为Cr 24-26%、Ni 19-22%、C≤0.08%，高铬镍含量形成稳定奥氏体结构，Si含量1.5%提升高温抗氧化性

相变控制技术：通过固溶处理（1050-1150℃快冷）消除σ相析出风险，确保组织均匀性

晶粒度控制：ASTM 7-8级晶粒标准，避免粗晶导致的力学性能下降

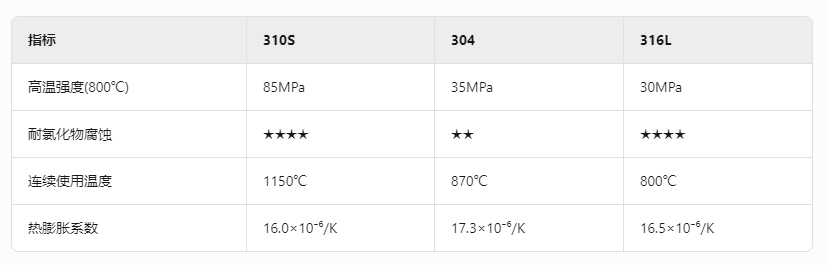

1.2 性能数据对比（310S vs 304/316L）

1.3 关键应用场景适配性

极端高温环境：熔炼炉辐射管、热处理料盘（抗蠕变温度达1100℃）

复合腐蚀工况：硫化氢反应器（H2S浓度>5%时腐蚀速率<0.1mm/年）

热循环应力场：裂解炉对流段模块（热疲劳寿命>5000次循环）

二、310S不锈钢板市场现状与风险预警

2.1 劣质产品三大造假手法

成分缩水：Ni含量降至18%以下，Cr含量不足23%，导致高温强度下降40%

以次充好：用309S或314不锈钢冒充，耐温性能降低200℃

工艺缺陷：冷轧替代热轧，未做固溶处理，晶间腐蚀风险增加5倍

2.2 行业质量认证体系

国际认证：ASTM A240/A240M-22标准，EN 10088-2规范

国内认证：GB/T 4237-2015 Ⅱ级品要求，需查验质保书编号可追溯性

特殊认证：PED 2014/68/EU压力设备指令认证（承压部件必备）

2.3 价格波动规律

镍价每上涨1000美元/吨，310S成本增加1200元/吨

2023年Q3主流品牌价差：太钢（38500元/吨） vs 小厂（28500元/吨）

三、五步法精准选购优质310S板材

3.1 需求精准定位

温度梯度分析：800℃以下可考虑304H，1000℃以上必须采用310S

介质兼容性验证：含硫烟气需额外检测Cu元素含量（建议＞0.5%）

力学性能要求：承重部件需确保抗拉强度≥515MPa

3.2 供应商资质审查

必备资质：特种设备生产许可证（TS）、ISO 9001体系认证

设备核查：需配备光谱分析仪、金相显微镜等检测设备

案例验证：要求提供同类工况成功应用案例（3年以上运行记录）

3.3 材料检测关键点

快速鉴别法：硝酸点试（310S无变色，201不锈钢5秒变棕）

专业检测项：

光谱分析（Ni+Cr≥43%）

金相检验（δ铁素体含量＜1%）

晶间腐蚀测试（ASTM A262 Practice E 弯曲无裂纹）

3.4 加工性能预判

冷成型控制：弯曲半径需≥3倍板厚，避免马氏体转变

焊接工艺要点：推荐ER310焊丝，层间温度严格控制在150℃以下

表面处理禁忌：避免酸洗过度导致晶界腐蚀，建议采用电解抛光

四、全生命周期使用建议

4.1 安装调试规范

吊装防护：使用尼龙吊带，防止表面划伤引发应力腐蚀

异种钢连接：与碳钢接触处需加绝缘垫片，电位差控制在0.5V以内

热胀补偿：每米管线预留8mm膨胀间隙（800℃工况）

4.2 运行维护要点

温度控制：避免长期在1150-1250℃区间运行（氧化速率剧增）

清焦周期：燃烧器喷嘴建议每2000小时机械清焦，禁用盐酸清洗

损伤评估：表面出现网状裂纹需立即停机，防止高温硫蚀穿透

4.3 报废判定标准

壁厚减薄量＞设计厚度的30%

氧化皮剥落面积＞50%

出现贯穿性裂纹或严重晶间腐蚀

五、典型应用场景解决方案

5.1 乙烯裂解炉管选型

优先选用离心铸造310S（壁厚均匀性±0.5mm）

焊接接头需100%RT检测+硬度测试（HB≤200）

建议每2年进行红外热成像检测，监控温度分布

5.2 垃圾焚烧炉过热器

需复合处理：表面喷铝处理（厚度0.1mm）抗氯腐蚀

结构优化：采用蛇形管设计，避免烟气直冲

监测系统：安装在线腐蚀探针，Cl?浓度报警值设50ppm

5.3 硝酸冷凝器选材

板厚要求：≥6mm（浓度50%硝酸工况）

表面处理：电解抛光至Ra≤0.4μm

流速控制：介质流速＜2m/s，防止冲刷腐蚀

综上所述，选购310S不锈钢板是涉及材料科学、工艺技术、质量管理的系统工程。建议建立供应商动态评估体系，关键项目采用第三方监理检测，同时加强技术人员专业培训。随着NACE MR0175/ISO 15156标准的更新，建议企业每三年更新一次选材规范，确保设备安全可靠运行。
